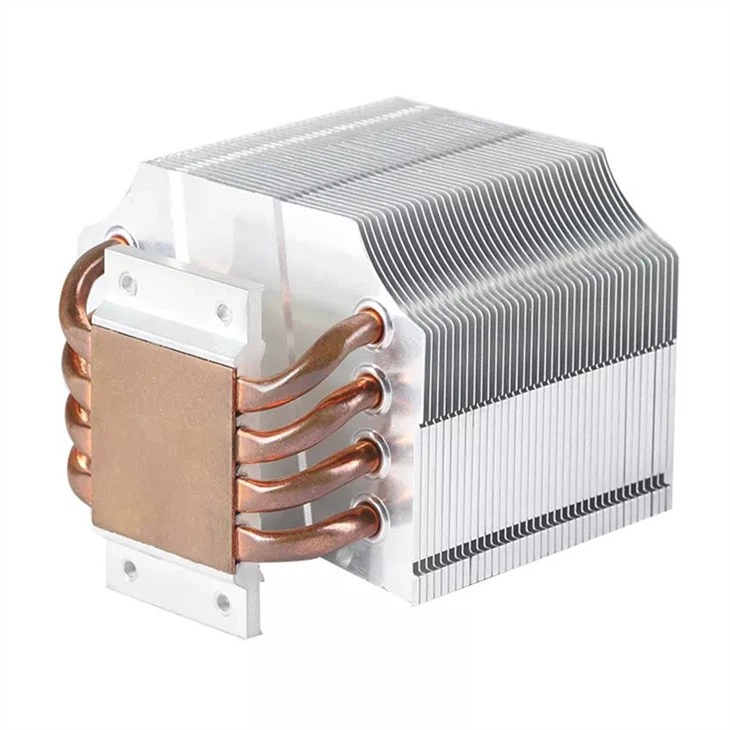

Радиатор ЦП с алюминиевыми ребрами на тепловых трубках

Пожалуйста, нажмите на строку навигации «посетить завод онлайн», чтобы посетить наш завод.

В настоящее время существует два основных метода охлаждения ЦП: жидкостное охлаждение и воздушное охлаждение. В этой статье мы представляем радиатор воздушного охлаждения. Радиатор с воздушным охлаждением предназначен для отвода тепла, выделяемого процессором, затем передачи тепла на поверхность ребер радиатора, а затем осуществления конвекционного обмена через вентилятор. Благодаря конструкции радиатора с высокой плотностью, чем больше площадь рассеивания тепла, тем лучше тепловые характеристики.

Основной принцип работы радиатора с воздушным охлаждением заключается в том, что тепло, выделяемое процессором, передается на теплопередающее основание через теплопроводящую силиконовую смазку, а теплопередающее основание передает тепло на тепловую трубку. Тепло передается плавникам. На обоих концах ребер установлены вентиляторы, которые выдувают тепло.

Как выбрать процессорный кулер с воздушным охлаждением?

Поскольку ЦП становится все более и более интегрированным, поэтому плотность тепла очень высока, нам необходимо выбрать соответствующий радиатор ЦП, чтобы охладить ЦП и обеспечить его нормальную работу. Основные эффекты радиатора ЦП с воздушным охлаждением следующие:

1, тип материала радиатора;

2, площадь и плотность ребра радиатора;

3, количество тепловых трубок;

4, мощность вентилятора.

Поскольку мы знаем элементы, которые влияют на производительность радиатора, то как спроектировать и построить подходящий радиатор ЦП, который может решить проблемы с температурой и быть эффективным с точки зрения затрат? Поскольку все мы знаем, что медь является гораздо лучшим теплопроводником, поэтому обычно мы будем использовать медь в качестве пьедестала для контакта с процессором; Как правило, тепловая трубка широко используется в радиаторе ЦП, поскольку она является высокоэффективным проводником тепла, который может быстро передавать тепло на ребра. Сплав, который будет материалом ребер радиатора, является лучшим вариантом, который может быстрее рассеивать тепло в воздух, что означает улучшение тепловых характеристик, более того, алюминий намного легче и дешевле, чем медь, поэтому алюминиевые ребра более легкие и экономически эффективным. Судя по всему, кулер ЦП с алюминиевым оребрением на тепловых трубках является лучшим радиатором воздушного охлаждения для ЦП.

Существует два основных производственных процесса для радиатора ЦП: пайка оплавлением и сквозное ребро:

Пайка оплавлением заключается в пайке тепловых трубок и ребер вместе с помощью паяльной пасты, что делает соединение между ними тесным, а эффективность рассеивания тепла выше, но и цена выше.

Процесс сквозного ребра также называется процессом плотной посадки, тепловые трубки вставляются в ребра без какой-либо среды между ними, а тепло передается только за счет прямого контакта.

Преимущество сквозного плавника состоит в большой площади контакта, а пайка оплавлением имеет преимущество в высокой теплопроводности. Хорошо сделанный сквозной радиатор так же хорош, как пайка оплавлением. Однако с точки зрения стабильности ребер пайка оплавлением прочнее, чем через FIN. Поскольку пайка оплавлением представляет собой сварку, положение ребер для отвода тепла в основном не будет меняться, теплопроводность между тепловой трубкой и ребрами намного лучше.
