Черный анодированный алюминиевый экструдированный радиатор VRM

Пожалуйста, нажмите на строку навигации «посетить завод онлайн», чтобы посетить наш завод.

  Процессорам нужны радиаторы, чтобы поддерживать безопасную температуру, но VRM, один из вспомогательных компонентов, не получает должного внимания. Вашему VRM, одноступенчатому или многоступенчатому, вероятно, потребуется радиатор, чтобы оставаться в безопасном диапазоне рабочих температур.

В VRM, состоящем из отдельных компонентов, если вы решите использовать радиатор VRM для регулирования температуры, вы столкнетесь с некоторыми трудностями. В ASIC VRM конструкция самого чипа определяет, требуется ли радиатор VRM.

VRM обычно реализуется как понижающий преобразователь, поэтому он использует ШИМ-сигнал с низким коэффициентом заполнения для переключения мощных полевых МОП-транзисторов. Выходное напряжение регулируется между двумя уровнями с помощью большого конденсатора. Однокаскадный VRM содержит два МОП-транзистора, а многоуровневый VRM содержит два МОП-транзистора на каскад. МОП-транзисторы в каждом каскаде постоянно переключаются, что затем модулирует уровень регулирования в LC-цепи на выходе VRM.

Если вы посмотрите на типичный силовой МОП-транзистор, вы увидите большую металлическую площадку на задней стороне компонента. Это радиатор для MOSFET. Я видел, как некоторые дизайнеры прикрепляли специальные радиаторы прямо к этим площадкам для отвода тепла.

Как только он будет размещен на плате, мощность MOSFET будет уменьшаться, что означает, что радиатор MOSFET находится непосредственно на плате. Как правило, эти платы припаиваются к медному радиатору, что позволяет теплу проходить через радиатор к задней части платы. Большая часть тепла будет собираться на контактных площадках, а наличие контактных площадок MOSFET на плате означает, что сама плата действует как радиатор. Если материнская плата компьютера открыта и вы обнаружили VRM MOSFET, попробуйте включить компьютер и дождитесь, пока система нагреется. Вы заметите, что задняя часть платы очень горячая.

Верхняя поверхность каждого МОП-транзистора изолирована, поэтому от платы уходит очень мало тепла, поэтому поверх этих компонентов не требуются дополнительные радиаторы. Некоторые производители до сих пор добавляют радиаторы на поверхность компонентов для украшения. Некоторые современные VRM сконструированы таким образом, что тепловая панель MOSFET находится на верхней поверхности, что в основном предназначено для графических процессоров. Радиаторы необходимы на этих серверах, поскольку эти VRM не используют материнскую плату в качестве радиатора.

Куда поставить дополнительный радиатор VRM

Если действительно нужен дополнительный радиатор, то где его разместить? Если контактные площадки MOSFET прижаты к плате, а задняя сторона платы нагревается до неприемлемой температуры,

необходимо разместить радиатор на обратной стороне платы. Наиболее широко используемый радиатор для VRM — экструдированный радиатор из черного анодированного алюминия.

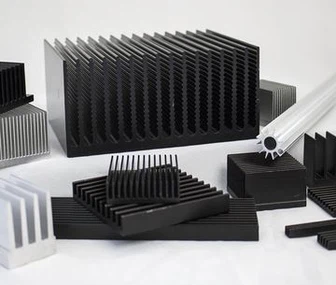

Экструдированный радиатор VRM из черного анодированного алюминия является наиболее популярным типом радиатора для VRM. Корпус радиатора изготовлен из алюминиевого сплава 6063-T5. радиатор имеет некоторые особенности, обычно мы используем ЧПУ для его обработки. Для экструдированного алюминиевого радиатора поверхность часто подвергается черному анодированию, что может обеспечить защиту от коррозии и продлить срок службы.

Разновидности радиатора

Тепловое моделирование

Фабрика и мастерская

Процесс экструзии



Сертификаты

Sinda Thermal является ведущим производителем тепловых систем в Китае. Наша фабрика была основана в 2014 году и расположена в городе Дунгуань, Китай, мы предлагаем различные радиаторы и другие детали из драгоценных металлов. Наш завод имеет 30 комплектов передовых и дорогих станков с ЧПУ и штамповочных станков, а также у нас есть много инструментов для испытаний и экспериментов и профессиональная команда инженеров, поэтому наша компания может производить и поставлять высококачественную продукцию с высокой точностью и отличными тепловыми характеристиками. Sinda Thermal занимается выпуском радиаторов, которые широко используются в новых источниках питания, транспортных средствах на новой энергии, телекоммуникациях, серверах, IGBT и Madical. Вся продукция соответствует стандарту Rohs/Reach, а фабрика имеет сертификаты ISO9001 и ISO14001. Наша компания является партнером многих клиентов за хорошее качество, отличный сервис и конкурентоспособные цены. Sinda Thermal является отличным производителем радиаторов для клиентов по всему миру.


часто задаваемые вопросы
1. Вопрос: вы торговая компания или производитель?
A: Мы являемся ведущим производителем радиаторов, наша фабрика была основана более 8 лет, мы профессиональны и опытны.

2. Вопрос: Можете ли вы предоставить услуги OEM/ODM?
A: Да, OEM/ODM доступны.

3. Q: Есть ли у вас ограничение на минимальный объем заказа?
A: Нет, мы не устанавливаем MOQ, доступны образцы прототипов.

4. Вопрос: какое время производства?
О: Для прототипов время выполнения составляет 1-2 недель, для массового производства время выполнения составляет 4-6 недель.

5. Вопрос: Могу ли я посетить ваш завод?
О: Да, добро пожаловать в Sinda Thermal.
