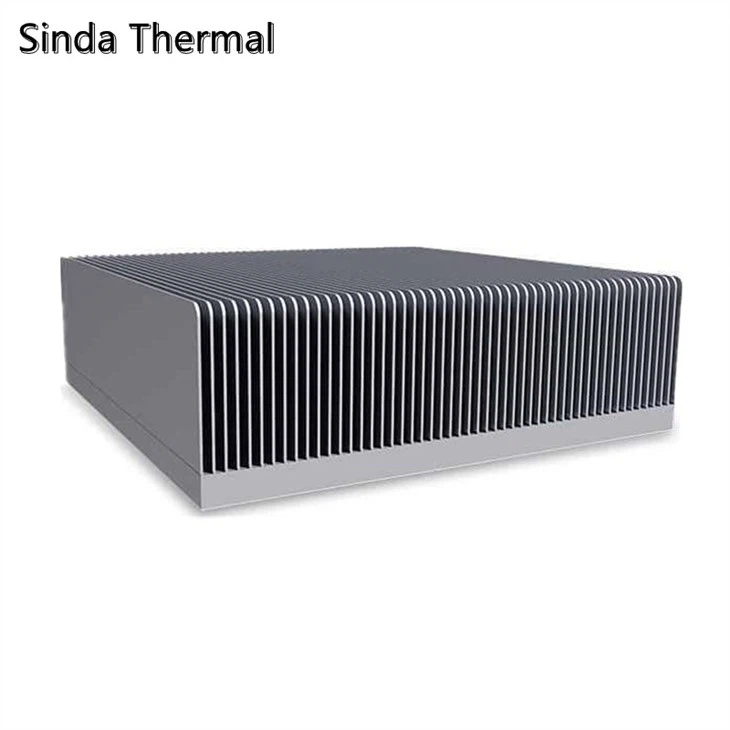

Алюминиевый радиатор инвертора ребра с тепловыми трубками

   Инверторы мощности являются важными компонентами в различных приложениях, включая системы возобновляемых источников энергии, электромобили и центры обработки данных. Эти устройства преобразуют постоянный ток (DC) в переменный ток (AC) для питания различных устройств. Из-за своей высокой мощности силовые инверторы выделяют много тепла во время работы, поэтому управление температурным режимом имеет решающее значение для обеспечения высокой производительности инверторов. Радиаторы инвертора играют жизненно важную роль в управлении температурным режимом инверторов, в то время как радиаторы с тепловыми трубками являются предпочтительными тепловыми решениями из-за их высоких тепловых характеристик.

Радиатор инвертора используется для отвода тепла от электронных компонентов инвертора. Радиатор состоит из металлической части с несколькими ребрами, прикрепленными к электронной части для увеличения площади контакта. Радиаторы инвертора передают тепло в окружающую среду посредством проводимости, конвекции или излучения. Для повышения эффективности теплопередачи радиатор должен иметь высокую теплопроводность.. Конструкция радиатора должна основываться на условиях инвертора и окружающей среды. При проектировании хорошего радиатора инвертора следует учитывать некоторые факторы:

- Номинальная выходная мощность
- температура окружающего воздуха
- Скорость воздушного потока
- Термическая стойкость электронных компонентов

Чтобы оптимизировать конструкцию радиатора, следует выполнить термический анализ, чтобы определить правильный размер, форму, материал и TIM радиатора.

Радиаторы с тепловыми трубками обладают значительными преимуществами по сравнению с традиционными конструкциями радиаторов. Тепловая трубка представляет собой полую цилиндрическую трубку с вакуумом внутри, которая герметично закрыта, чтобы в трубку не попадал воздух. Тепловые трубы работают по принципу фазового перехода, рабочей жидкостью является вода или другой хладагент, испаряется на одном конце и конденсируется на другом конце, поглощение тепла рабочей жидкостью на испаряющем конце и отвод тепла на конденсирующем конце вызывают большой объем теплоотдачи.

Тепловые трубы обеспечивают большую теплопередачу, чем традиционные радиаторы, поскольку они обладают превосходной теплопроводностью: теплопроводность до 100000 Вт/мК делает тепловые трубы наиболее эффективным способом передачи тепла.

Высокая производительность радиатора с тепловой трубкой обусловлена ​​его уникальной конструкцией. Тепловые трубки изготавливаются из меди, алюминия или никеля, известных своей высокой теплопроводностью. Внутренняя часть трубы заполнена рабочей жидкостью, которую подбирают в соответствии с ее рабочей температурой, давлением и другими параметрами.

Когда температура электронных компонентов повышается, рабочая жидкость на стороне испарителя испаряется и забирает тепло. Пар передает тепло к концу конденсатора, где конденсируется и выделяет тепло. Затем сконденсированная рабочая жидкость течет обратно к концу испарителя по капиллярам в фитильной структуре.

Радиаторы с тепловыми трубками имеют широкие возможности настройки, что позволяет принимать различные конфигурации, включая плоские, круглые или треугольные. Он может быть интегрирован в конструкцию силового инвертора или установлен как отдельный компонент. Радиаторы с тепловыми трубками легкие и являются идеальным решением для применений, требующих высоких тепловых характеристик.

Преимущества радиатора с тепловой трубкой для силовых инверторов

Радиаторы с тепловыми трубками имеют ряд преимуществ по сравнению с традиционными конструкциями радиаторов инвертора. Эти преимущества включают в себя:

1. Высокая теплопроводность. Тепловые трубки обладают высокой теплопроводностью и могут передавать большое количество тепла от электронных компонентов в окружающую среду.

2. Легкий вес. Легкий вес радиатора с тепловой трубкой является отличным решением для приложений, требующих высокой мобильности.

3. Широкие возможности настройки: радиатор с тепловой трубкой можно настроить в соответствии с выходными условиями инвертора и другими факторами окружающей среды для оптимизации рассеивания тепла.

Разновидности радиатора

Тепловое моделирование

Фабрика и мастерская



Сертификаты

  Sinda Thermal является ведущим производителем теплоотводов в Китае. Наш завод был основан в 2014 году и расположен в городе Дунгуань, Китай. Мы предлагаем различные радиаторы и другие детали из драгоценных металлов. Наш завод располагает 30 комплектами современных и ценных станков с ЧПУ и штамповочными машинами, а также множеством инструментов для испытаний и экспериментов и профессиональной командой инженеров, поэтому наша компания может производить и поставлять высококачественную продукцию с высокой точностью и отличными тепловыми характеристиками. Sinda Thermal специализируется на выпуске ряда радиаторов, которые широко используются в новых источниках питания, транспортных средствах на новой энергии, телекоммуникациях, серверах, IGBT и Madical. Вся продукция соответствует стандарту Rohs/Reach, а завод сертифицирован по стандартам ISO9001 и ISO14001. Наша компания является партнером многих клиентов благодаря хорошему качеству, отличному обслуживанию и конкурентоспособным ценам. Sinda Thermal — крупный производитель радиаторов для клиентов по всему миру.


Часто задаваемые вопросы
1. Вопрос: вы торговая компания или производитель?
О: Мы являемся ведущим производителем радиаторов, наша фабрика была основана более 8 лет, мы профессиональны и опытны.

2. Вопрос: Можете ли вы предоставить услуги OEM/ODM?
О: Да, OEM/ODM доступны.

3. Вопрос: есть ли у вас лимит минимального заказа?
О: Нет, мы не устанавливаем минимальный заказ, доступны образцы прототипов.

4. Вопрос: какое время производства?
О: Для образцов-прототипов время выполнения составляет 1-2 недель, для массового производства время выполнения составляет 4-6 недель.

5. Вопрос: Могу ли я посетить вашу фабрику?
О: Да, добро пожаловать в Sinda Thermal.
