3 точки отсчета для проектирования радиатора для медицинской электрической печатной платы

Перегрев медицинских электрических печатных плат обычно приводит к частичному или даже полному выходу из строя оборудования. Тепловой сбой означает, что нам нужно перепроектировать печатную плату. Как убедиться, что при проектировании важна соответствующая технология управления температурным режимом, и следующие три навыка могут помочь вам в соответствующих проектах.

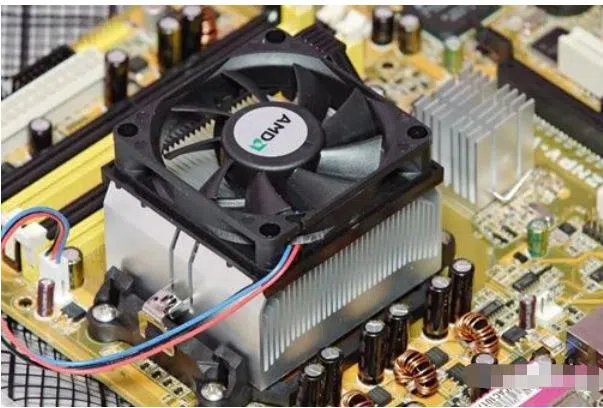

1. Добавьте радиаторы, тепловые трубки или вентиляторы к устройству высокого нагрева.:

    При наличии на печатной плате нескольких нагревательных устройств к нагревательному элементу можно добавить радиатор или тепловую трубку. Если температура не может быть снижена в достаточной степени, можно использовать вентилятор для усиления эффекта отвода тепла. Когда количество нагревательных устройств велико (более 3), вы можете использовать радиатор большего размера, выбрать радиатор большего размера в соответствии с положением и высотой нагревательного устройства на печатной плате и настроить специальный радиатор в соответствии с различными положениями высоты. компонентов.

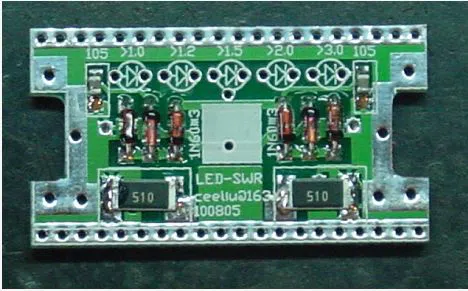

2. Дизайн печатной платы с эффективным распределением тепла:

     Компоненты с наибольшей потребляемой мощностью и тепловыделением должны быть размещены в месте наилучшего отвода тепла. Если поблизости нет радиатора, не размещайте высокотемпературные компоненты по углам и краям печатной платы. Когда дело доходит до мощных резисторов, выбирайте как можно более крупные компоненты и оставляйте достаточно места для отвода тепла при настройке компоновки печатной платы.

  Тепловыделение оборудования во многом зависит от воздушного потока в оборудовании ПП. Поэтому при проектировании следует продумать циркуляцию воздуха в оборудовании и правильно расположить расположение компонентов или печатной платы.

3. Добавьте тепловую прокладку и отверстие для печатной платы, чтобы улучшить характеристики рассеивания тепла.

Термопрокладка и отверстие для печатной платы помогают улучшить теплопроводность и способствуют передаче тепла на большую площадь. Чем ближе термопрокладка и сквозное отверстие к источнику тепла, тем выше производительность. Сквозное отверстие может передавать тепло заземляющему слою на другой стороне платы, что способствует равномерному распределению тепла по печатной плате.

Одним словом, старайтесь избегать чрезмерной концентрации источника тепла на печатной плате, максимально равномерно распределяйте потребление тепловой мощности на печатной плате и стремитесь поддерживать однородность температуры поверхности печатной платы. В процессе проектирования обычно трудно добиться строгого равномерного распределения, но следует избегать участков с чрезмерной удельной мощностью.
