Тепловое решение для сотовых телефонов 5G

Существует два типа теплоотвода мобильных телефонов: активный и пассивный. Основная идея состоит в том, чтобы уменьшить тепловое сопротивление рассеивания тепла мобильным телефоном (пассивное рассеивание тепла) или уменьшить тепловую мощность мобильного телефона (активное рассеивание тепла). Активный отвод тепла достигается за счет снижения энергопотребления и нагрева микросхемы, что связано с исследованиями и разработками электронного оборудования. Пассивный отвод тепла достигается за счет теплопроводящих материалов и устройств. Компоненты, которые выделяют тепло мобильного телефона, - это, в основном, ЦП, аккумулятор, материнская плата, РЧ-интерфейс и т. Д. Тепло, генерируемое этими компонентами, будет попадать в промежуточный слой с большой теплоемкостью радиатором, а затем рассеиваться через мобильный телефон. корпус телефона и отверстие для отвода тепла.

По мере того как электронные изделия становятся легче и тоньше, их способность рассеивать тепло ограничивается из-за узкого внутреннего пространства корпуса. Основные источники тепла на смартфонах включают следующие пять аспектов: работа основного чипа, ЖК-привод, высвобождение и зарядка аккумулятора, чип привода CCM, конструкция печатной платы, неравномерная теплопроводность и отвод тепла.

Для решения этих проблем с отводом тепла имеющиеся на рынке технологии отвода тепла в основном включают следующие решения:

Теплоотвод графитового листа:

В большинстве тепловых решений в смартфонах используется конструкция рассеивания тепла из графитового листа, но с увеличением потребности в тепловыделении электронного оборудования теплопроводность однослойного или двухслойного графитового листа не может удовлетворить более высокие требования к рассеиванию тепла.

Рассеивание тепла графеном:

Графен обладает отличной теплопроводностью, а его эффективность рассеивания тепла намного выше, чем у коммерческих графитовых пластин. Графеновая пленка для рассеивания тепла очень тонкая, гибкая и обладает превосходными характеристиками, что делает возможным тонкую проявку электронных продуктов. Во-вторых, графеновая пленка для рассеивания тепла имеет хорошую перерабатываемость и может быть смешана с другими пленочными материалами, такими как домашние животные, в зависимости от ее применения.

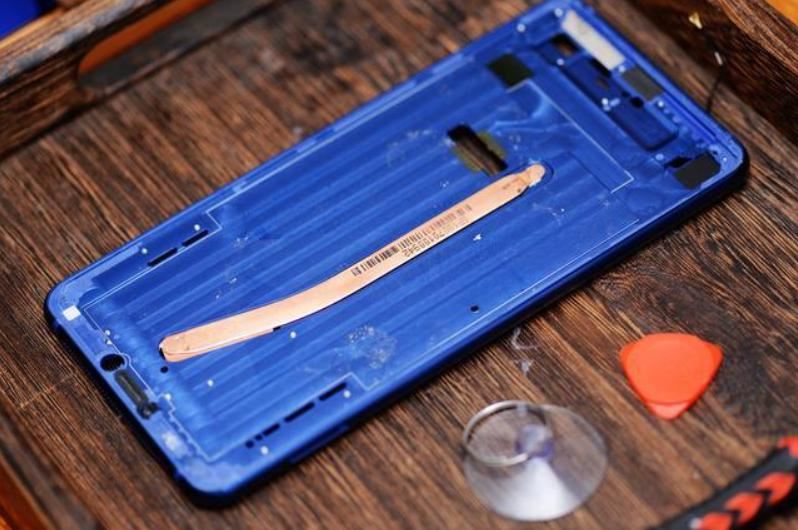

Тепловая труба :

Тепловая трубка - это разновидность теплопередающего элемента с высокой теплопроводностью. Он передает тепло за счет испарения и конденсации жидкости в полностью закрытой вакуумной трубе. В индустрии мобильных телефонов это также можно назвать водяным охлаждением. Тепловая трубка обладает характеристиками высокой гибкости и длительного срока службы, что привлекло внимание рынка.

Паровая камера:

Паровая камера в принципе похожа на тепловую трубку, но отличается по режиму теплопроводности. Тепловая труба имеет одномерную линейную теплопроводность, а паровая камера расположена на двухмерной поверхности, поэтому эффективность выше.

Тепловая подушка:

Это высокоактивный теплопоглощающий материал. Со стороны внутри материала образуется хорошая микропористая структура. Благодаря этой микропористой структуре он не только обладает сильной функцией поглощения тепла, но также имеет функцию активного рассеивания тепла!

Гибкость термопласта компенсирует недостатки металлического устройства для отвода тепла, обеспечивая защиту сердечника от прилипания, а эффект в десять раз лучше, чем у обычной термопасты.
