Анализ принципа охлаждения фотоэлектрических инверторов

При эксплуатации инверторов летом температура корпуса относительно высокая и при прикосновении возникает ощущение горячего. Так будет ли корпус инвертора горячим или нет? Чтобы лучше и быстрее снизить температуру компонентов и обеспечить более длительный срок службы компонентов, принята конструкция со встроенной оболочкой, находящейся в тесном контакте с радиатором, что делает оболочку важным компонентом рассеивания тепла системы. Улучшаются характеристики рассеивания тепла, а температура корпуса выше, что является нормальным явлением при работе инвертора.

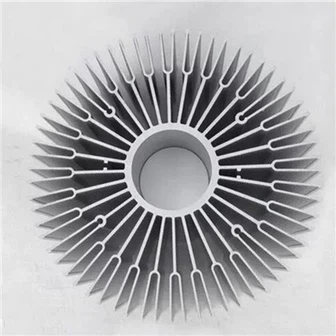

Наилучшей теплопроводностью обладает серебро, за ним следует медь и золото, а затем алюминий. Радиаторы обычно изготавливаются из алюминия главным образом потому, что по сравнению с золотом, серебром и медью алюминий легкий, недорогой и устойчивый к коррозии. С помощью технологического оборудования алюминию можно придавать различные сложные формы, которые могут удовлетворить многие требования электронной и энергетической промышленности к радиаторам. Поэтому он считается лучшим материалом для изготовления радиаторов.

Компоненты инвертора имеют номинальную рабочую температуру. Если эффективность рассеивания тепла инвертора низкая, то, поскольку инвертор продолжает работать, тепло компонентов не может передаваться во внешний мир, и температура будет становиться все выше и выше. Чрезмерная температура может снизить производительность и срок службы компонентов. Для поддержания рабочей температуры внутренних компонентов инвертора в номинальном диапазоне температур, обеспечения его эффективности и срока службы необходимы теплопроводящие материалы для передачи тепла от инвертора.

Корпус инвертора изготовлен из алюминиевого сплава, который имеет хорошую теплопроводность. Принимая цельную конструкцию корпуса, радиатор напрямую и плотно соединен с корпусом через большую площадь, а тепло компонентов может напрямую передаваться на корпус из алюминиевого сплава через радиатор, образуя путь отвода тепла от компонентов. к радиатору, к оболочке, к воздуху.
Кроме того, тепло компонентов может передаваться на внешнюю оболочку через внутренний воздух инвертора, а затем рассеиваться во внешний воздух через внешнюю оболочку. Другой путь отвода тепла образован из устройства, внутреннего воздуха, оболочки и наружного воздуха.

С двух основных точек зрения взаимосвязи между температурой компонентов и сроком службы, а также принципа структуры рассеивания тепла инвертора, корпус становится частью устройства отвода тепла системы и может разделять часть тепла с компонентами. Хотя температура корпуса увеличивается и выделяется тепло, температура внутренних компонентов инвертора снизится еще больше! Быстрее! Это обеспечивает более длительный срок службы и нормальную работу компонентов и инверторов.
