Технология гибких тепловых трубок
Поскольку современное электронное информационное оборудование и другие высокотехнологичные продукты развиваются в направлении миниатюризации, высокой скорости, интеграции и низкого энергопотребления, характеристики традиционной жесткой тепловой трубки не могут соответствовать ее требованиям, поэтому существует острая потребность в технологии гибких тепловых трубок.
Классификация гибких тепловых трубок:

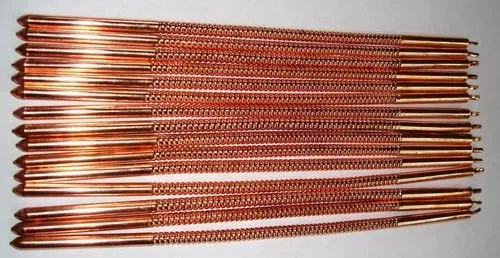

Гибкие тепловые трубки можно разделить на три типа в зависимости от различных материалов оболочки и труб: металлические гибкие тепловые трубки, полимерные гибкие тепловые трубки и композитные гибкие тепловые трубки. Металлическая гибкая тепловая трубка в основном делится на два типа, один из которых заключается в том, что металл имеет свое собственное свойство расширения для реализации гибких характеристик, а другой заключается в том, что металлические сильфоны используются в качестве гибкого соединительного материала. Поскольку свойства металла не могут быть изменены, зигзагообразная способность этого вида металлической гибкой тепловой трубки не является выдающейся. Полимерная гибкая тепловая трубка представляет собой гибкую тепловую трубку с зигзагообразной способностью с использованием полимерного материала в качестве оболочки. Хотя полимер обладает гибкими характеристиками, теплопроводность этого вида полимера плохая, что увеличивает сопротивление теплопередачи тепловой трубки и снижает эффективность теплопередачи тепловой трубки.
Композитные тепловые трубки можно разделить на две категории. Одним из них является композитный металлический слой на поверхности полимера, который может улучшить механическую прочность, герметичность и теплопроводность композита. Однако теплопроводность самого полимера плохая. Тепло на конце испарения и конце конденсации все еще должно передаваться через полимер, а общая теплопроводность тепловой трубки относительно слабая.

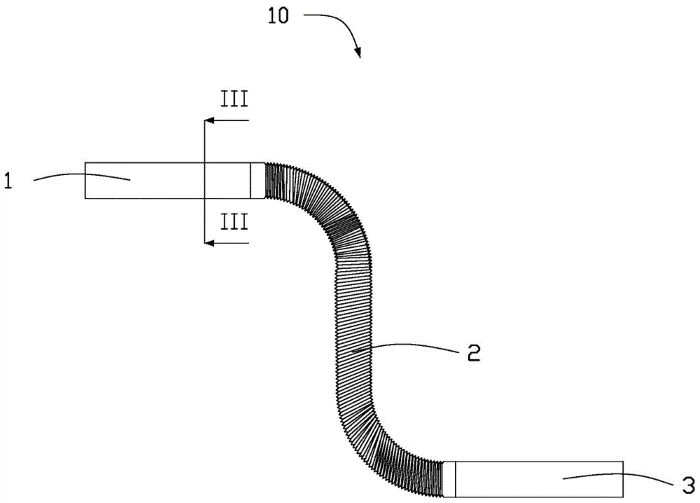

Другой использует полимерные материалы для соединения конца испарения и конденсационного конца тепловой трубки. При этом конец испарения и конец конденсации изготовлены из металлических материалов, которые могут не только повысить теплопередачу гибкой тепловой трубки, но и сохранить хорошую зигзагообразную способность полимера. Для сравнения, этот метод сложен в технологии обработки.
Факторы, влияющие на теплопередачу гибкой тепловой трубки:
1. радиус кривизны: установлено, что изменение радиуса кривизны в процессе теплопередачи гибкой теплопроводки оказывает важное влияние на показатели теплопередачи. Дай Сюань и др. Установлено, что тепловое сопротивление и мощность гибкой тепловой трубки изменяются с изменением радиуса кривизны.
2. Перепад капиллярного давления. Разность капиллярных давлений гибкой тепловой трубки оказывает важное влияние на ее теплопередачу. Когда тепловая трубка достигает капиллярного предела, из-за большой разницы температур между двумя концами испарения и конденсации капиллярная сила капиллярного тела недостаточна, так что конденсированная жидкость не может полностью вернуться. Испарение и сушка испарителя приводит к выходу из строя тепловой трубки. Поэтому перепад капиллярных давлений оказывает большое влияние на теплопередающую способность тепловой трубки.
3. Скорость наполнения жидкостью: скорость заполнения жидкостью относится к отношению объема заполненной жидкости к объему области в капиллярной структуре, необходимой для потока жидкости. Физическое значение пористости относится к объемному соотношению между поровой частью и целым в капиллярном цикле. Затем по размеру капиллярной структуры и пористости в тепловой трубке рассчитывается теоретическая емкость заполнения жидкости. При низкой скорости наполнения рабочая среда недостаточна, а тепло не полностью обменивается с испарения на конденсацию, что увеличивает разность температур на обоих концах, улучшает теплопроводность и тепловое сопротивление тепловой трубки, влияет на ее теплопередающую способность. Если скорость заполнения жидкости слишком высока, слишком много рабочей жидкости погрузит структуру поглощения жидкости в область испарения. Когда жидкость в трубке поступает в секцию испарения, сопротивление теплопередачи будет увеличено.
Гибкие тепловые трубки широко используются в компьютерном, коммуникационном оборудовании, электронных устройствах рассеивания тепла, солнечной энергии и других областях. Программные тепловые трубки изготавливаются с определенной длиной программного обеспечения. При установке степень изгиба тепловых трубок может быть установлена в определенном диапазоне углов и играть важную роль в бесшумном рассеивании тепла.
