Применение тепловых трубок в тепловом дизайне смартфонов

Отвод тепла не только решает проблему температуры, но также вызывает ряд проблем, таких как старение материала, функционирование устройства, снижение частоты, снижение надежности мобильных телефонов, повреждение компонентов и так далее. Основные производители прилагают усилия для разработки собственной системы охлаждения мобильных телефонов, чтобы оптимизировать производительность мобильных телефонов и удобство работы пользователей.

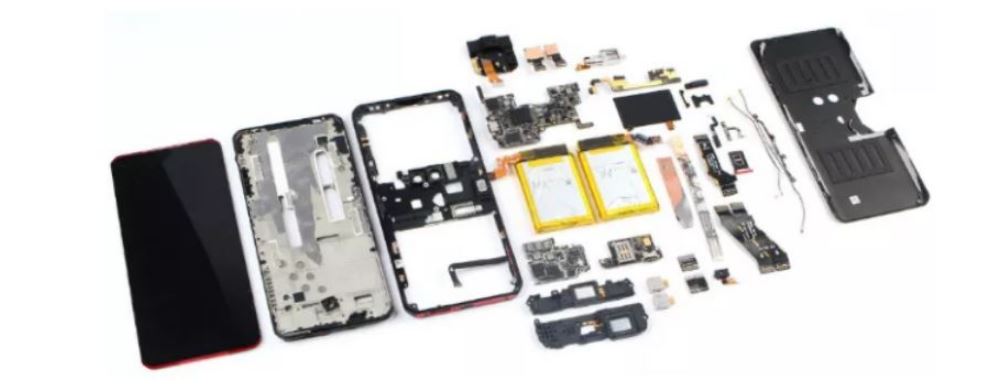

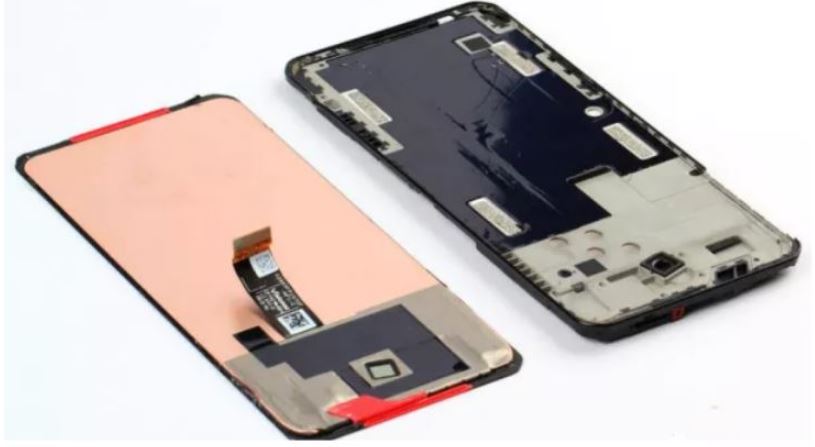

ZTE 5G использует ICE3.0Dual многомерное тепловое решение для лучшей теплопроводности. Между средней рамой и основной платой, основной платой и воздуховодом используется высокопроизводительное теплопроводное соединение.

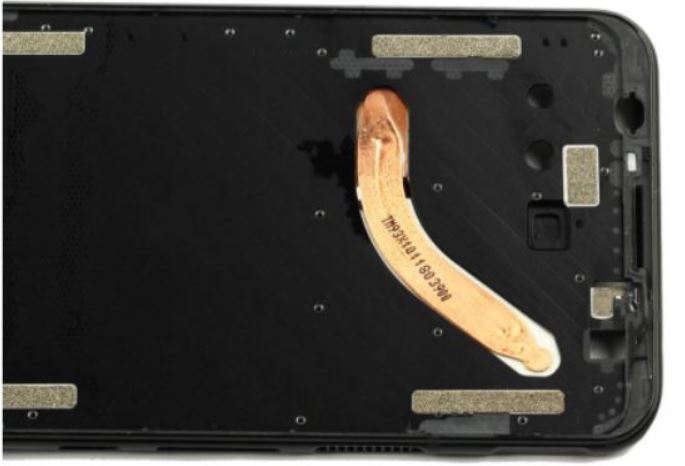

Еще одна тепловая трубка также спроектирована под графитовым листом в ZTE 5G. Когда температура мобильного телефона повышается, водяной пар в охлаждающей медной трубе будет отводить тепло вдоль вакуумной ленты &. Когда водяной пар охлаждается и сжижается, он начинает циркулировать и возвращаться по капиллярной структуре на стене, чтобы поддерживать температуру процессора и поддерживать охлаждение сотового телефона.

Lenovo Savior Pro использует двойные тепловые трубки + медную пластину + термопасту + графитовый лист для устранения проблем с тепловыделением.

По сравнению с другими производителями ， Lenovo использует пятисекционную конструкцию сотового телефона; сверху вниз расположены динамик, аккумулятор, основная плата, аккумулятор, динамик и вспомогательная плата. Преимущество размещения материнской платы в среднем положении заключается в том, что удерживающая позиция обеими руками во время игры можно просто избежать горячего положения мобильного телефона.

Samsung Note 20 использует несколько слоев графитовых листов под материнской платой для нагрева.ответпереносПо сравнению с Note10, в серии Galaxy Note 20 самым большим изменением являются характеристики охлаждения материнской платы и материал задней крышки.

XiaoMi: трехмерная система отвода тепла

Паровая камера площадью 3000 мм2, 6 слоев графитовых листов, большое количество медной фольги и термопаста, объединяют трехмерную и эффективную всенаправленную систему отвода тепла.

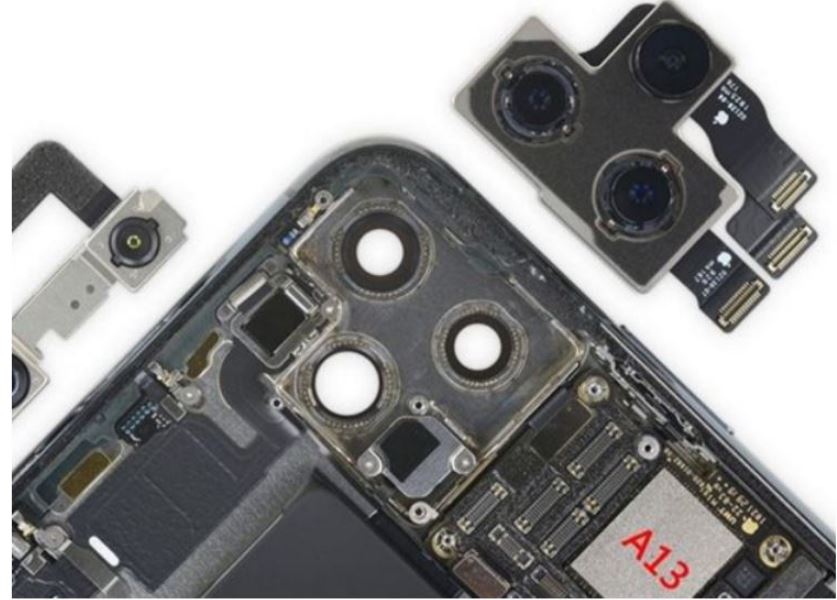

iphone11 ： графитовые листы, используемые в основном для тепловых решений

Графитовый лист (основная поверхность платы, микросхема, экран и катушка) и прошивка, разработанная Apple, используются для устранения нагрева, а другие пропиточные листы не используются. Когда процессор работает на высокой скорости, играя в игры с мобильным телефоном, пользователь, очевидно, почувствует очевидное повышение температуры рядом с камерой и кнопкой включения.
