Как подключить несколько небольших динамиков для разработки высококачественных динамиков
Есть интересная статья в «Популярной электронике» в январе 1961 года — «SweetSixteen» Джима Кайла. Впоследствии, Кайл опубликовал вторую статью в апреле 1961 года под названием «SweeterWithATweeter». Вы можете найти некоторые обсуждения оригинальной статьи на форуме AudioKarma.
Основная идея в статье Кайла заключается в том, чтобы использовать серию небольших динамиков, соединенных в одну сущность, для разработки высококачественных динамиков. Каждый динамик несет только небольшое количество энергии и использует комбинацию из 16 взаимосвязанных динамиков, все из которых связаны с одинаковой фазой напряжения и направлением отклонения конуса динамика. В результате акустическая система может нести высокую мощность без искажений. Кроме того, шкаф для установки динамиков можно сделать очень неглубоким, что может быть преимуществом, если пространство в гостиной ограничено.
В статье приведены некоторые предлагаемые схемы подключения, но одна возможность игнорируется (рисунок 1)

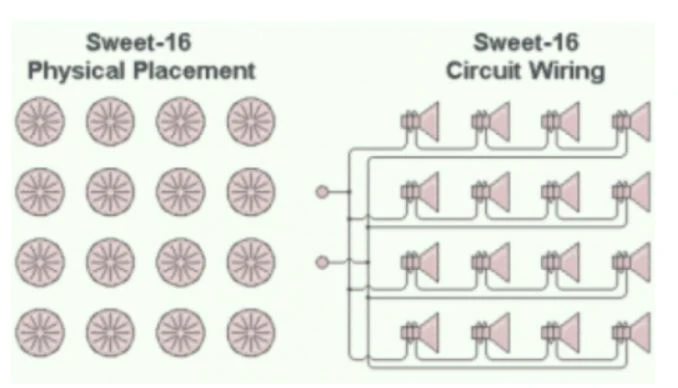

Фиг.1 16 динамики могут быть соединены между собой таким образом, что их составное сопротивление на двух клеммах будет таким же, как импеданс самого динамика.
Например, если каждый динамик представляет сопротивление голосовой катушки 8 Ом, композитный динамик, состоящий из 16 динамиков, также будет представлять те же 8 Ом.
Кроме того, я не могу понять, почему «sweet16» является особенно магическим числом для своей основной идеи, по крайней мере, за исключением дебютантки (дебютантки, относится к молодым женщинам высшего класса, которые впервые ступили в социальный мир, особенно имея в виду старых британцев) За пределами возможного контакта. Я думаю, что можно сделать массив три на три или пять на пять и получить примерно такой же результат.
На рисунке 2 можно сделать массив трижды трижды или пять раз пять раз, и получить практически одинаковый результат.
В каждом случае составное сопротивление будет таким же, как индивидуальное сопротивление голосовой катушки каждого динамика. Что касается выбора названия или имени, хм... решать читателям!
