Знакомство с типами радиаторов для видеокарт.

Поскольку графическая карта является наиболее энергоемким аксессуаром на текущей платформе ПК, нельзя недооценивать теплотворную способность графической карты, и производители разработают соответствующие решения для радиаторов для продуктов различных клиентов. Таким образом, наиболее целесообразно сбалансировать тепловые характеристики и стоимость производства при выборе подходящего теплового решения для видеокарты.

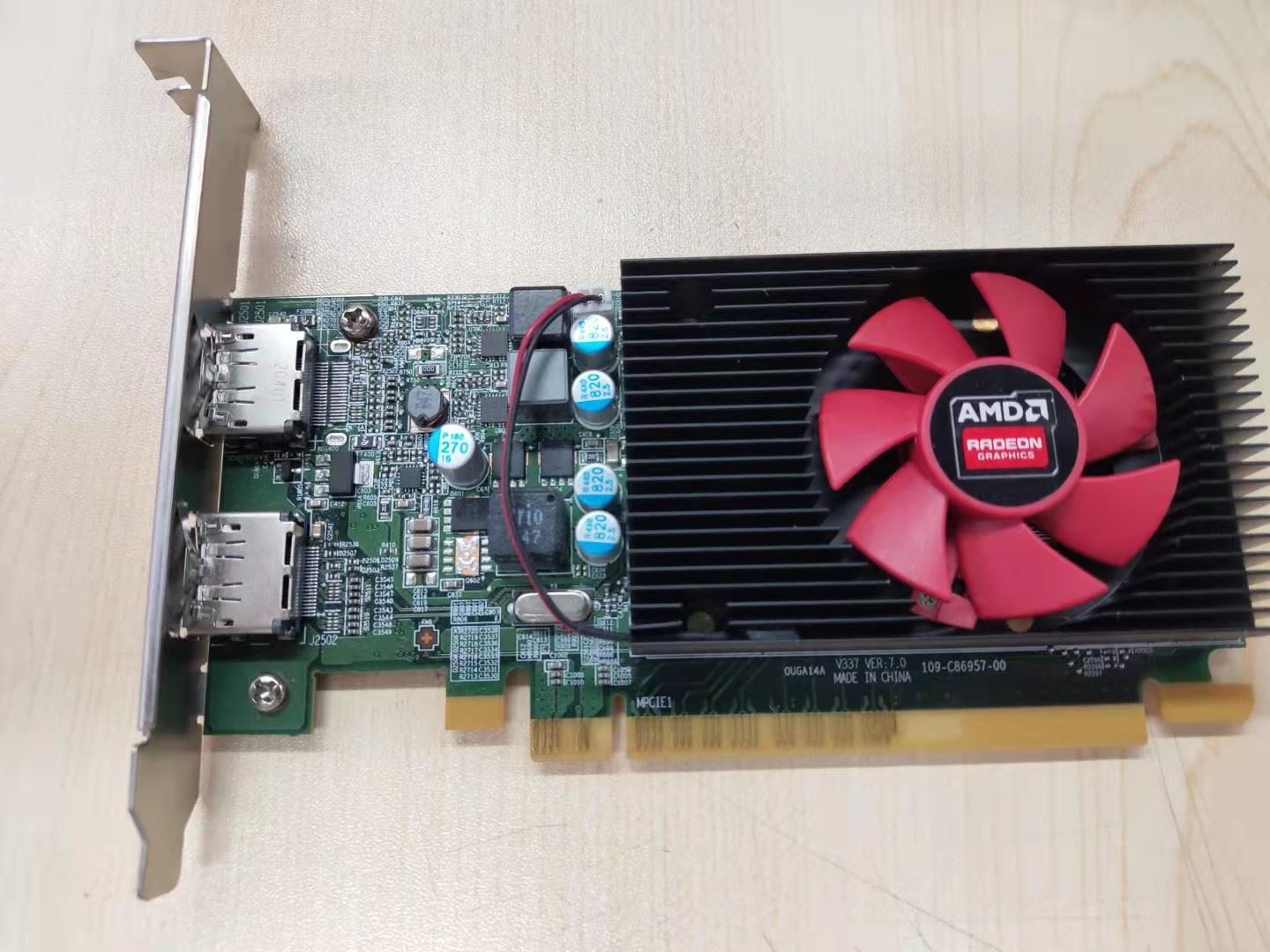

Экструзионный вентиляторный охладитель:

Это самый простой вид радиатора. Весь кусок металла используется для определенной обработки экструзии алюминия. Формы резки также разнообразны, включая параллельные ребра, такие как сетки, и радиальные круглые ребра. Радиаторы, вырезающие металлические блоки, были обычным явлением в ранних видеокартах. Сейчас, с развитием технологий обработки, можно использовать только несколько графических карт с низкой теплотворной способностью. Поскольку энергопотребление видеокарт с такими тепловыми показателями, как правило, невелико, а тепловыделение невелико, большинство из них не подключают внешние вентиляторы. Они напрямую используют это решение для пассивного теплового охлаждения. Для этого типа радиатора чем больше радиатор, тем больше площадь охлаждения, тем лучше эффект рассеивания тепла.

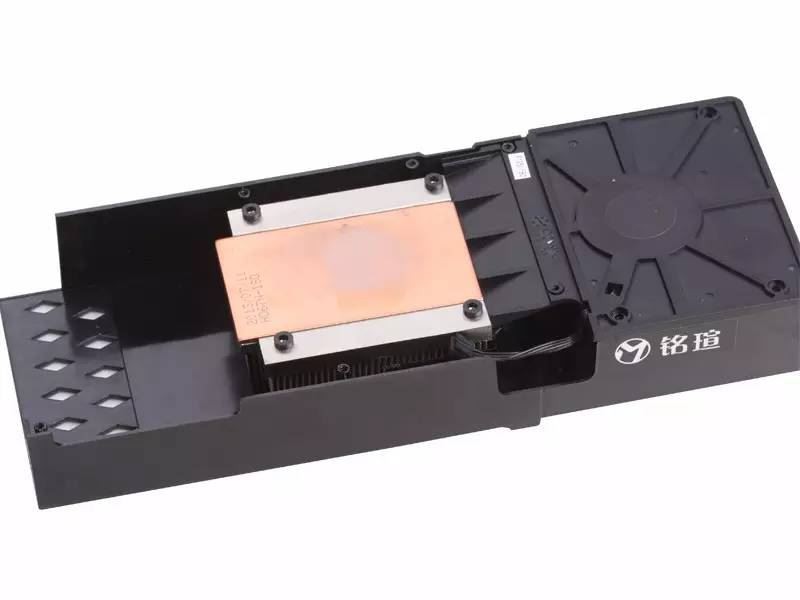

Медное основание плюс плавник на молнии плюс вихревой вентилятор:

В этой конструкции радиатора обычно используется комбинация медного основания и алюминиевых ребер. Преимущество заключается в применении ребер, что значительно увеличивает фактическую площадь охлаждения. В то же время, поскольку ребра и основание также соединены сваркой, направление ребер слишком сложное. При работе турбовентилятора воздушный поток вытягивается из вентилятора, а затем лопасть вентилятора выдувает направление воздуховода, указанное в направлении ветра, чтобы сформировать высокоскоростной воздушный поток и быстро вывести тепло. .

Модуль пайки тепловых трубок и ребер:

В этом решении используется комбинация тепловых трубок и ребер для высокопроизводительного охлаждения видеокарты. Площадь ребра в этом режиме больше, чем в предыдущем, а так как теплопроводность осуществляется через тепловую трубку, то также ослабляются ограничения на форму и размер ребра. Толщина ребер очень тонкая, и в качестве материала обычно используется алюминий. Некоторые даже обрабатывают множество выступов на ребрах, чтобы еще больше увеличить площадь охлаждения. При этом эффективность теплопередачи тепловой трубки намного выше, чем у чистого алюминия. Благодаря специальному процессу нарезки ребер тепло ядра может быть быстро передано алюминиевым ребрам, а затем отведено вентилятором.

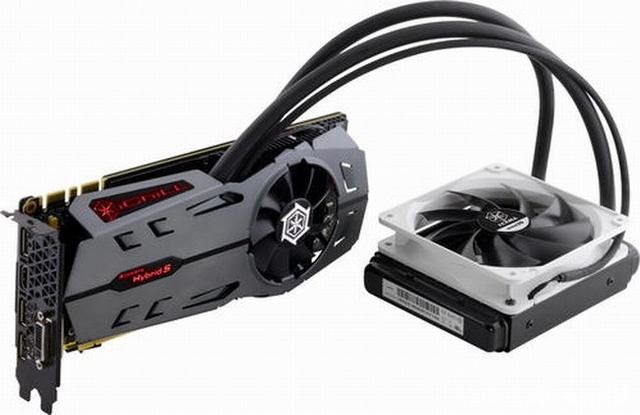

Решение для жидкостного охлаждения:

Режим жидкостного охлаждения сочетает в себе преимущества всех тепловых решений, обладает лучшим эффектом отвода тепла и отсутствием шума. Однако из-за большого количества компонентов, рассеивающих тепло, и большого пространства шасси также необходимо расширять, поэтому стоимость относительно высока.

Из-за постоянного роста рабочей частоты ядра графической карты и рабочей частоты графической памяти быстро увеличивается теплопроизводительность чипа графической карты. Количество транзисторов в микросхеме дисплея достигло или даже превысило количество транзисторов в процессоре. Такая высокая степень интеграции неизбежно приведет к увеличению теплотворной способности. Чтобы решить эти проблемы, отличное тепловое решение является необходимым элементом при выборе видеокарты.
