Обзор систем охлаждения и охлаждения в медицинском оборудовании
С быстрым развитием науки и техники постоянно увеличивается количество видов медицинского оборудования, а также становится все более обширным их применение в медицинской работе. Температурные требования в их рабочей среде также очень строгие. Чтобы медицинское оборудование работало в правильной температурной среде, его обычно оснащают системами охлаждения и обогрева. Хорошая система охлаждения и нагрева может обеспечить безопасную и надежную работу медицинского оборудования с низким энергопотреблением, низкими затратами на техническое обслуживание и высокой эффективностью работы. Если система охлаждения и охлаждения выходит из строя, это приводит к сильному нагреву компонентов оборудования за счет тепла, выделяемого во время рабочего процесса, и, в конечном итоге, к ненормальным условиям или даже к повреждению медицинского оборудования. Каждый год бесчисленное количество медицинского оборудования парализовано из-за плохих тепловых характеристик в мире, что привело к большим потерям. Поэтому исследования системы охлаждения и охлаждения медицинского оборудования особенно важны.
Источник тепла медицинского оборудования относится к некоторым внутренним компонентам, температура которых повышается из-за быстрого вращения или вибрации и работает в условиях высокого давления во время рабочего процесса медицинского оборудования. при повышении температуры эти компоненты не могут нормально работать, даже могут повредить медицинское оборудование. В результате исследований и исследований было обнаружено, что источник тепла медицинского компьютера включает в себя графическую карту и процессор; источник тепла монитора ЭКГ включает в себя печатную плату и плату импульсного источника питания; источником тепла лазерного терапевтического инструмента является лазерная излучающая трубка; Источник тепла аппарата КТ включает в себя рентгеновскую трубку, печатную плату, детектор. Источником тепла оборудования для визуализации DSA являются рентгеновские трубки и печатные платы. Источники тепла, содержащиеся в продуктах разных производителей, немного отличаются. Например, источник тепла оборудования обработки изображений Siemens DSA включает в себя плоскопанельные детекторы в дополнение к рентгеновским трубкам; оборудование для ядерной магнитно-резонансной томографии. Источники тепла включают магниты, катушки градиентного поля, радиочастотные катушки и градиентные усилители; К источникам тепла линейных ускорителей относятся ускорительные трубки, отклоняющие магниты, катушки ускорительных трубок, первичные коллиматоры, клистроны, клистронные катушки, импульсные преобразователи.
Метод охлаждения медицинского оборудования
Понимая, как генерируется и передается тепло, мы знаем, что тепло не может самопроизвольно передаваться от объекта с низкой температурой к объекту с высокой температурой, но может передаваться от объекта с высокой температурой к объекту с низкой температурой. Используя это, люди разработали охлаждающие и термические системы в медицинском оборудовании. , за счет непрерывной циркуляции низкотемпературного теплоносителя отводится тепло, благодаря чему медицинское оборудование может нормально работать.
В медицинской работе из-за наличия источников тепла внутри медицинского оборудования и многих факторов, влияющих на температуру компонентов внутри медицинского оборудования, принимаются более холодные и тепловые решения. Методы охлаждения и охлаждения, применяемые в медицинском оборудовании, в основном включают методы охлаждения с твердым радиатором, радиатор с естественным воздушным охлаждением, радиатор с принудительным воздушным охлаждением, радиатор с циркуляционным водяным охлаждением, радиатор с циркуляционным масляным охлаждением и методы охлаждения полупроводников; различное медицинское оборудование принимает различные методы охлаждения и охлаждения. Модное медицинское оборудование малой и средней мощности часто использует принудительное воздушное охлаждение для отвода тепла; электронные компоненты или компоненты, которые работают в условиях высокой температуры окружающей среды и имеют высокую скорость тепловыделения во время работы, более подходят для жидкостного охлаждения с относительно высокой эффективностью охлаждения. Для компонентов с высокой скоростью тепловыделения во время рабочего процесса, когда обычная форма охлаждения не может удовлетворить требования, такие как испарительное охлаждение, тепловая труба, кипящее испарение, микроканальное охлаждение или струйное охлаждение или даже термоэлектрическое охлаждение. Для охлаждения используются другие методы охлаждения. Разнообразное крупное медицинское оборудование использует два или более метода отвода тепла для охлаждения и отвода внутренних компонентов.
Охлаждение и системы охлаждения для станков CT
3.1 Модуль охлаждения рентгеновской трубки аппарата КТ
Система охлаждения и нагрева КТ-аппарата обычно включает два модуля, а именно модуль охлаждения рентгеновской трубки и модуль охлаждения сканирующего гентри. Когда машина КТ работает, целевая поверхность рентгеновской трубки машины КТ бомбардируется высокоскоростным движущимся электронным лучом, и 99 процентов кинетической энергии электронного луча преобразуется в тепловую энергию. Чтобы охладить поверхность мишени, тепло на поверхности мишени сначала отводится маслом высоковольтного трансформатора. После этого теплоотвод масла вентилятором обеспечивает надежную и стабильную непрерывную работу аппарата КТ, то есть рентгеновская трубка использует изоляционное масло для теплообмена с воздухом.
Модуль охлаждения рентгеновской трубки аппарата КТ представляет собой замкнутый контур циркуляции масла. Чистое высоковольтное трансформаторное масло заполняет петлевой трубопровод для изоляции и защиты рентгеновской трубки аппарата КТ и рассеивания тепла. Компоненты модуля охлаждения рентгеновской трубки аппарата КТ включают в себя датчик циркуляции масла, датчик температуры масла, насос циркуляции масла, масляный бак, теплообменник и охлаждающий вентилятор, реле давления масла и печатную плату определения состояния трубки. Масляный циркуляционный насос обеспечивает питание для циркуляции масла высоковольтного трансформатора в маслобаке и трубах теплообменника. Пульсирующий сигнал постоянного напряжения, частота которого пропорциональна расходу масла высоковольтного трансформатора, выдается датчиком циркуляции масла, и масло в масляном баке расширяется из-за нагрева. , когда заданное давление превышено, реле давления масла замыкается, и в то же время выдается сигнал ошибки давления масла. Резистор для определения температуры масла определяет температуру масла высоковольтного трансформатора. При повышении температуры масла в масляном баке значение его сопротивления уменьшается. Сигнал ошибки температуры масла подается, когда трансформаторное масло достигает определенной температуры. Система немедленно заблокируется, если один из трех сигналов циркуляции масла, давления масла и температуры масла неправильный, а рентгеновская трубка защищена.
3.2 Модуль охлаждения штатива для КТ-сканирования
Статическая часть сканирующей рамки осуществляет теплообмен за счет принудительного воздушного охлаждения и циркуляционного водяного охлаждения. Водяной охладитель используется для охлаждения внутренней части стойки CT. Весь цикл работы модуля заключается в том, что холодная вода из водяного охладителя поступает в водо-воздушный теплообменник внутри стеллажа по трубе холодной воды. Здесь холодная вода и горячий воздух внутри стойки полностью охлаждаются. После теплообмена тепло внутри стойки отводится (в том числе тепло, отводимое маслом рентгеновской трубки, установленной в стойке, и тепло печатной платы и т. д.), холодная вода становится горячей водой. из-за поглощения тепла, а труба горячей воды превращает горячую воду в горячую воду. Он направляется в теплообменник хладагент-вода внутри водоохладителя. Здесь хладагент отбирает тепло у горячей воды, а затем хладагент переходит в газообразное состояние. Большое количество воздуха, выдуваемого вентилятором на испарителе, охлаждает его, в конечном итоге тепло отводится из помещения, а сжиженный хладагент возвращается в теплообменник хладагент-вода.
3.3 Аппарат для визуализации сердечно-сосудистой системы. Система охлаждения и охлаждения рентгеновской трубки.
Аппараты для визуализации сердечно-сосудистой системы обычно используют циркуляционное водяное охлаждение (в некоторых моделях используется циркуляционное масляное охлаждение) для охлаждения рентгеновской трубки. Все компоненты системы охлаждения и охлаждения включают датчики температуры, цепи управления, модули циркуляции масла, модули циркуляции воды и модули циркуляции хладагента.
3.4 Охлаждение и система охлаждения линейного ускорителя
Система охлаждения и охлаждения линейного ускорителя основана на принципе работы холодильника. Он использует циркулирующую воду в качестве среды для теплообмена, и вода охлаждается хладагентом, а затем компоненты линейного ускорителя охлаждаются водой. Тепло, выделяемое компонентами в процессе работы, отводится. Чтобы поддерживать относительно постоянную температуру компонентов линейного ускорителя, система охлаждения и отвода тепла требует определенного давления и расхода.

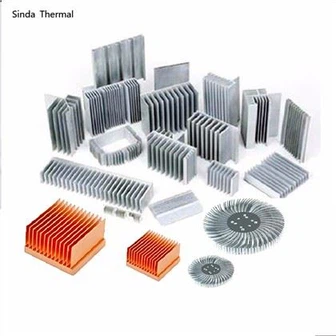

Sinda Thermal является профессиональным производителем радиаторов, мы можем предоставить лучшее тепловое решение и радиаторы отличного качества для наших клиентов по всему миру. Если у вас есть какие-либо тепловые требования, пожалуйста, свяжитесь с нами.
