Система охлаждения ноутбука
В модуле теплового охлаждения ноутбука тремя ключевыми элементами являются тепловая трубка, вентилятор для отвода тепла и ребро для отвода тепла. Кроме того, есть элементы, используемые для улучшения площади контакта и эффективности теплопроводности между ними.
Многие ноутбуки покрыты слоем медного радиатора на поверхности микросхем, таких как процессор, графический процессор, видеопамять и модуль питания. Являясь «посредником» между чипом и тепловой трубкой, его основная задача — быстро «вытягивать» тепло из чипа. Это также приводит к увеличению площади контакта и расширению области охлаждения.

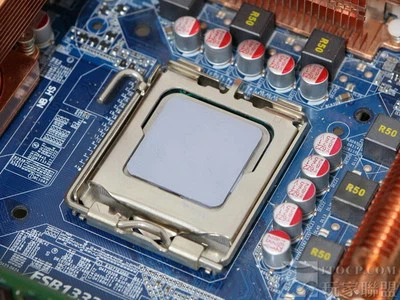

По сути, между чипом и радиатором, а также между радиатором и тепловой трубкой в качестве наполнителя находится слой теплопроводной смазки. При этом поверхности радиатора и тепловой трубки также должны быть тонко отшлифованы - поверхности медного радиатора и тепловой трубки вообще очень шероховатые, иначе это повлияет на их полный контакт с теплопроводной смазкой.
Тепловая трубка представляет собой полую металлическую трубку из чистой меди. Часть, контактирующая с чипом процессора/графического процессора, называется «конец испарения», а часть, контактирующая с ребрами охлаждения, — «конец конденсации». Тепловая трубка заполнена конденсатом (например, чистой водой). Его принцип работы заключается в том, что высокая температура на поверхности чипа преобразует жидкость на испарительном конце тепловой трубы в пар (температура кипения в вакууме очень низкая) и движется по полости трубы к хвостовой части тепловой трубы. (конец конденсации).
Для конструкции модуля охлаждения ноутбука чем крупнее диаметр и больше количество тепловых трубок, тем выше эффективность теплопроводности. Однако для того, чтобы в кратчайшие сроки превратить горячий пар в конденсационной части тепловой трубы в жидкость, к согласованным ребрам охлаждения также предъявляются более высокие требования.
Охлаждающие ребра классифицируются как «пассивные охлаждающие элементы» в области проектирования электронной техники. В основном они изготавливаются из алюминия и меди. Их принцип работы заключается в рассеивании тепла, передаваемого от тепловой трубки в виде конвекции. Эффективность охлаждения зависит от площади поверхности.
В процессе «процессор / графический процессор → теплопроводная силиконовая смазка → радиатор → тепловая трубка» путь рассеивания тепла ноутбуком достиг половины, и следующий шаг — «устранить» тепло снаружи корпуса. Использование Охлаждающий вентилятор может отводить все тепло от компонентов процессора или графического процессора за счет принудительного воздушного охлаждения, благодаря чему ноутбук работает при стабильной температуре.
Следует отметить, что, за исключением нескольких ноутбуков, которые используют конструкцию без вентилятора и стремятся к исключительной легкости, ребра охлаждения не могут существовать независимо друг от друга. Группа ребер охлаждения должна соответствовать охлаждающему вентилятору и соответствующему выпускному отверстию для охлаждающего воздуха.
