Управление тепловыми режимами в электроснабжении

    Когда речь идет о слове «управление питанием», большинство людей будут думать о МОП-трубках, преобразователях, трансформаторах и т. Д. На самом деле, управление питанием — это гораздо больше, чем это. Блок питания будет генерировать тепло во время работы, а непрерывное повышение температуры вызовет изменения производительности, что в конечном итоге может привести к выходу из строя системы; Кроме того, тепло также сократит срок службы компонентов и повлияет на долгосрочную надежность. Поэтому управление питанием также включает в себя управление тепловыми режимами.

О термоуправлении, существуют микрокосмические и макроскопические части:

Микрокосмический :

Один компонент перегревается из-за чрезмерного нагрева, но температура остальной системы и оболочки находится в пределах предела.

Макроскопический:

    Температура всей системы слишком высока из-за аккумуляции тепла нескольких источников тепла.

Простое понимание заключается в том, что даже если повышение температуры нагревательного компонента превышает его допустимый предел, что приводит к повышению температуры всей системы, это не обязательно означает, что вся система перегревается, но избыточное тепло, выделяемое компонентом, должно быть рассеяно.

Управление теплом следует основным принципам физики. Существует три способа теплопроводности: радиационный, проводящий и конвекционный. Для большинства электронных систем необходимое охлаждение заключается в том, чтобы позволить теплу покинуть источник тепла по проводимости, а затем передать его в другие места путем конвекции.

Есть три наиболее часто используемых излучающих элемента: радиатор, тепловая трубка и вентилятор. Радиатор и тепловая трубка являются пассивными системами охлаждения без питания, в то время как вентилятор является активной системой принудительного воздушного охлаждения.

Радиатор:

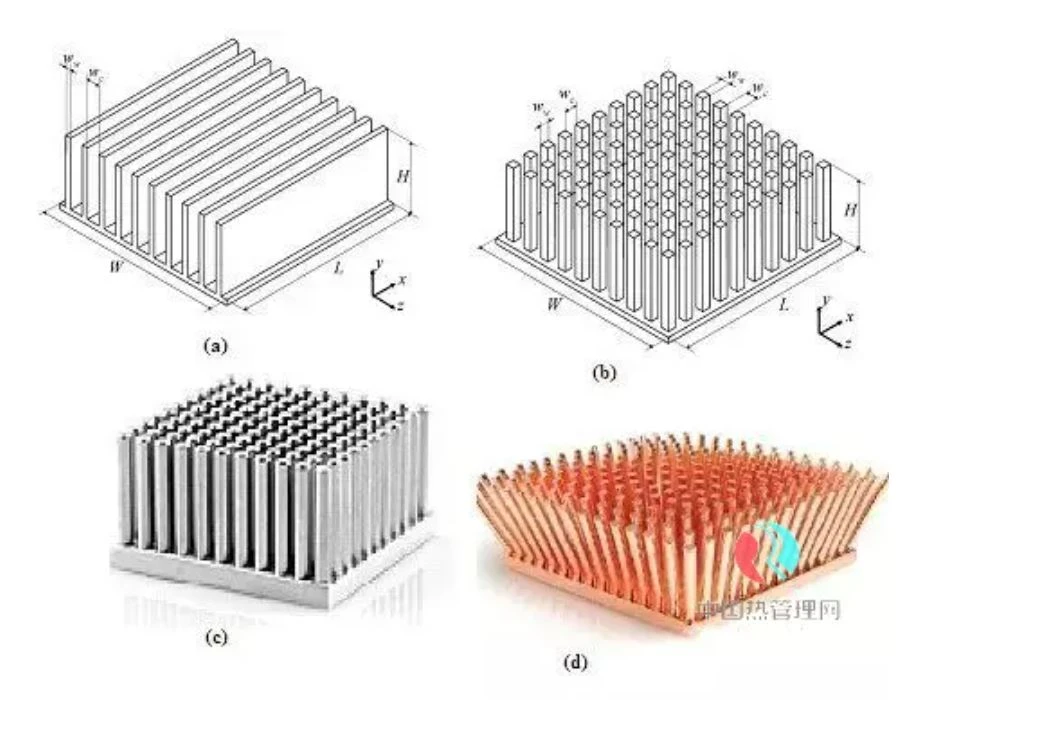

Радиатор представляет собой алюминиевую или медную конструкцию, которая может получать тепло от источника тепла через проводимость и передавать тепло воздушному потоку для реализации конвекции.

Радиаторы бывают тысяч размеров и форм, от небольших штампованных металлических ребер, соединяющих один транзистор, до больших экструзий со многими ребрами, которые могут перехватывать и передавать тепло конвективному потоку воздуха.

Тепловые трубы:

Обычно имеется в виду монтаж модулей тепловых труб, содержащая герметичные металлические трубы из спекаемого сердечника и рабочей жидкости. Он не используется в качестве самого радиатора. Его функция заключается в поглощении тепла от источника тепла и передаче его в более холодную область.

Принцип работы тепловой трубки:

Источник тепла преобразует рабочую жидкость в пар в герметичной трубе, а пар передает тепло более холодному концу тепловой трубки. На этом конце пар конденсируется в жидкость и выделяет тепло, в то время как жидкость возвращается в более горячий конец.

Вентилятор:

Это первый шаг, чтобы отказаться от пассивного радиатора и тепловой трубки и перейти к активному устройству рассеивания тепла принудительного воздушного охлаждения, но вентилятор также имеет некоторые недостатки:

1. Увеличить стоимость, нужно больше места.

2. потребляет энергию и влияет на эффективность всей системы, и может привести к отказу.

3. Проблема с носом

Однако во многих случаях, особенно когда путь воздушного потока изогнут, вертикален или заблокирован, они, как правило, являются единственным способом получения достаточного потока воздуха.

Управление температурным режимом мощности позволяет снизить температуру компонентов и внутренней среды в блоке питания, продлить срок службы изделий и повысить надежность. Он включает в себя баланс размера, мощности, эффективности, веса, надежности и стоимости. Необходимо оценить приоритеты и ограничения проекта.
