В чем разница между 2-pin, 3-pin и 4-pin охлаждающим вентилятором

Охлаждающие вентиляторы необходимы для процессора, видеокарты, корпуса и блока питания. Как контролировать шум и производительность вентиляторов — тоже важное событие. Многие люди до сих пор не могут отличить 2-пин, 3-пин и 4-вентиляторы пинов.

Существует множество методов классификации охлаждающих вентиляторов, включая вентиляторы постоянного, постоянного и переменного тока, а также щеточные, бесщеточные, шарикоподшипниковые и масляные подшипники. Здесь мы в основном говорим об интерфейсе линии питания охлаждающих вентиляторов, который можно разделить на 2 контакта, 3 контакта и 4 контакта.

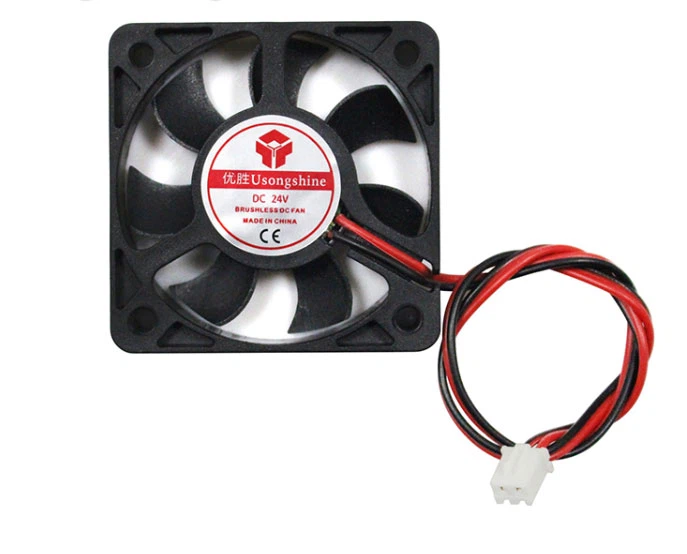

2-пиновый вентилятор: простой и грубый, но он не может измерить скорость

Охлаждающий вентилятор с 2-контактом означает, что он имеет только два типа линий питания: один для заземления, а другой для питания. Он имеет простую структуру, но мало функций и не может измерять скорость. Если вы хотите ускорить регулирование, вам нужно использовать другие решения.

3-контактный вентилятор: регулировка скорости VC, плохая гибкость

3-Веерный интерфейс с булавками добавляет желтую линию на основе исходной красной и черной. Он в основном отвечает за измерение скорости. Через него материнская плата может определить, вращается ли вентилятор и скорость. Однако регулирование скорости 3-штырькового вентилятора осуществляется за счет регулировки напряжения вентилятора. Во-первых, регулирование скорости все еще недостаточно гибко. Определение температуры исходит от материнской платы и не может отражать информацию о состоянии ЦП в режиме реального времени. Кроме того, BIOS материнской платы требуется для установки различных параметров, поэтому возможность регулировки скорости зависит от того, поддерживает ли ее материнская плата или нет.

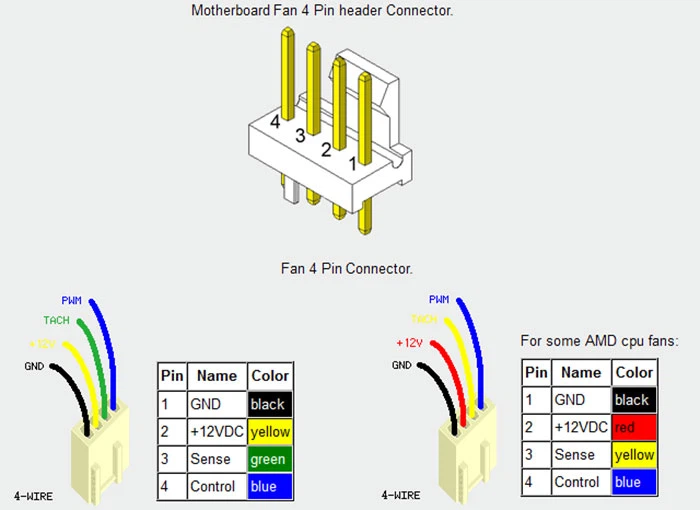

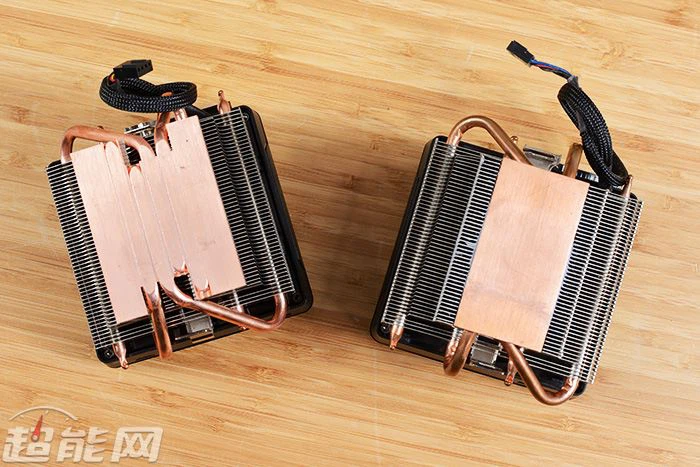

4-штифтовой вентилятор: более гибкое и интеллектуальное регулирование скорости:

От 2-пина к 3-пину проблема регулирования скорости вращения вентилятора полностью не решена. Поэтому в эпоху LGA775 совместные производители Intel запустили новую спецификацию регулирования скорости ШИМ. Вентилятор охлаждения стал четырехконтактным, а линия ШИМ (широтно-импульсная модуляция) добавлена ​​на основе 3-контакта. Дополнительная линия PWM предназначена для использования механизма PWM для регулировки скорости вентилятора, а напряжение вентилятора является постоянным, что позволяет избежать ряда недостатков управления напряжением для изменения скорости.

Иногда, даже если вентилятор управляется с помощью 4-контактного ШИМ, он все равно не может разумно управлять скоростью при подключении к материнской плате. Эта проблема может быть связана с материнской платой, поскольку 4-контактные интерфейсы на материнской плате управляются не только ШИМ, но и напряжением. В настоящее время 2-вентиляторы со штифтами редко используются в повседневной жизни, и существует больше 3-штыревых и 4-штыревых вентиляторов. С точки зрения опыта использования 4-вентиляторы с контактами с функцией PWM и материнской платой являются предпочтительным выбором, а большинство вентиляторов с материнской платой и радиатором ЦП имеют 4-контактный PWM.
