Радиатор паровой камеры
Испарительная камера представляет собой вакуумную камеру с микроструктурой на внутренней стенке, обычно изготовленной из меди. Когда тепло передается от источника тепла в зону испарения, охлаждающая жидкость в полости начинает испаряться после нагревания в условиях низкого вакуума. В это время он поглощает тепло и быстро расширяется, а охлаждающая среда в газовой фазе быстро заполняет всю полость, когда рабочая жидкость в газовой фазе соприкасается с относительно холодным участком, она конденсируется. Благодаря явлению конденсации тепло, накопленное при испарении, высвобождается, и сконденсированная охлаждающая жидкость будет возвращаться к источнику тепла испарения через капиллярный канал микроструктуры, и эта операция будет повторяться в полости.
Внедрение продукции
Пожалуйста, нажмите на строку навигации «посетить завод онлайн», чтобы посетить наш завод.
С развитием электронных и электрических технологий и улучшением потребностей пользователей различные электронные продукты в повседневной жизни, научные исследования, наука и образование имеют все больше и больше функций и более высокую мощность, а тепловая проблема электронных продуктов становится все более и более серьезной. . Паровая камера (ВК) — идеальное решение для решения тепловых проблем различных электронных изделий.
Испарительные камеры широко используются в области электронного оборудования для решения тепловых проблем большой мощности. Изотермическая пластина использует процесс фазового перехода рабочей среды для достижения эффективной теплопередачи за счет поглощения и выделения скрытого тепла. И он эффективно рассеивает тепло с помощью высокотемпературных «горячих точек» и сглаживает его в относительно однородное температурное поле. Как сделать меньшие, тонкие и большие камеры температуры теплопередачи имеет большое значение для электронного оборудования теплового поля.
Размер:Теоретически предела нет, но VC, используемый для охлаждения электронного оборудования, редко превышает {{0}} мм в направлениях X и Y. Толщина зависит от капиллярной структуры и рассеиваемой мощности. Спеченный металлический сердечник является наиболее распространенным типом, толщина VC составляет от 2,5-4.0 мм, а минимальный ультратонкий VC может составлять от 0.3-1. .0мм.
Удельная мощность:Идеальное применение VC заключается в том, что плотность мощности источника тепла превышает 20 Вт/см², но на практике многие устройства превышают 300 Вт/см².
Защита:Наиболее распространенным покрытием, используемым для тепловых трубок и ВК, является никелирование для защиты от коррозии и эстетики.
Рабочая Температура:В то время как VC могут выдерживать несколько циклов замораживания/оттаивания, их типичный диапазон рабочих температур составляет от 1-100 градусов .
Давление:VC обычно рассчитаны на то, чтобы выдерживать давление 60 фунтов на квадратный дюйм до деформации, вплоть до 90 фунтов на квадратный дюйм.
Информация о товаре
| Измерение | 81,5*57,5*5,95 мм или по индивидуальному заказу |
| Материал | C1020 |
| Сила | 100W |
| чистота поверхности | никелированные или индивидуальные |
| Сертификация | Рохс, CE |
| Время выполнения | В зависимости от количества |
Преимущества паровой камеры
По сравнению с тепловой трубой, испарительная камера имеет лучшую однородность температуры, тепловая трубка обычно используется для передачи тепла, но испарительная камера может распространять тепло и быстро охлаждать источник тепла.
Кроме того, когда тепловая камера герметична, лучшим выбором будет радиатор с испарительной камерой.
Как спроектировать паровую камеру

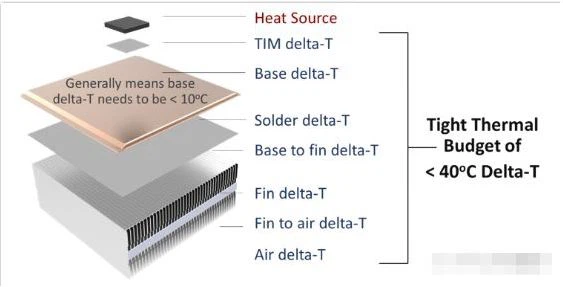

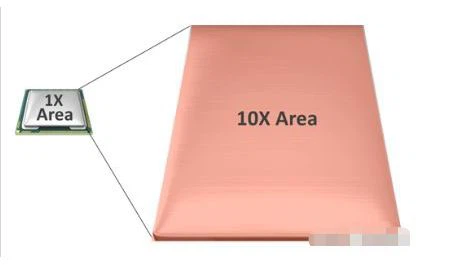

Как и у тепловых труб, теплопроводность ВК увеличивается с увеличением длины. Это означает, что ВК с такими же размерами, как источник тепла, почти не имеет преимущества перед медной подложкой. Эмпирическое правило состоит в том, что площадь VC должна быть равна или больше, чем в десять раз больше площади источника тепла. В случае большого теплового бюджета или большого объема воздуха это может не быть проблемой. Однако, как правило, основная нижняя поверхность должна быть намного больше, чем источник тепла. VC должен быть не менее чем в 10 раз больше размера источника тепла.
