Тепловые трубки и испарительные камеры
Тепловая трубка и испарительная камера широко используются в мощных или высокоинтегрированных электронных продуктах. При правильном использовании его можно просто понимать как компонент с очень высокой теплопроводностью. Нетрудно понять, что тепловая трубка и ВК могут эффективно устранить диффузионное тепловое сопротивление.

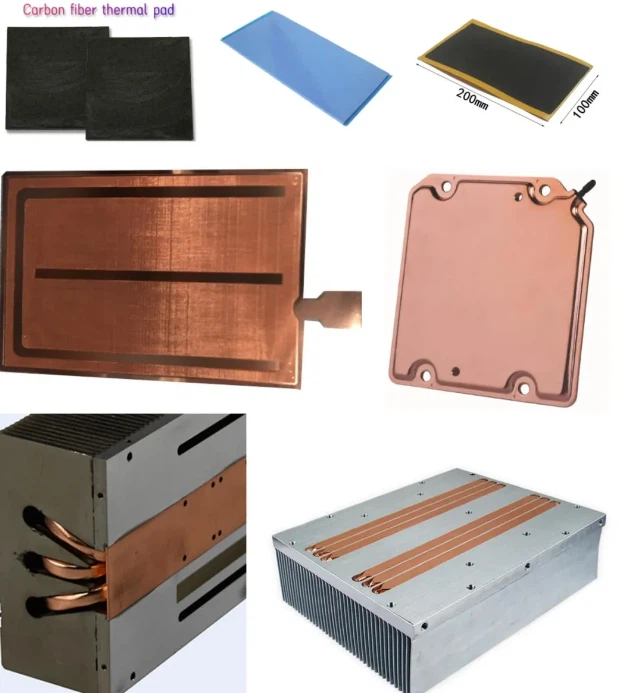

Наиболее распространенный пример применения тепловой трубки, встроенной в радиатор, чтобы полностью распределить тепло чипа по основанию или ребрам радиатора. Когда тепло, излучаемое чипом, передается на радиатор через теплопроводный материал интерфейса, тепло может распространяться по тепловой трубке с очень низким тепловым сопротивлением из-за высокой теплопроводности тепловой трубки. В это время тепловая трубка соединяется с ребрами радиатора, и тепло может более эффективно отводиться в воздух через весь радиатор. Когда площадь нагрева чипа относительно мала, он будет напрямую передаваться на подложку радиатора, что приведет к большой неравномерности распределения температуры подложки. После установки тепловой трубы, благодаря высокой теплопроводности тепловой трубы, она может эффективно смягчить неравномерность температуры и повысить эффективность рассеивания тепла радиатором.
Еще одно применение тепловых трубок — эффективная теплопередача. Этот дизайн очень распространен в ноутбуках. Конкретная конструктивная причина заключается в том, что при нагреве микросхемы недостаточно места для установки радиатора, и есть соответствующее пространство для установки деталей, усиливающих рассеивание тепла, на другом расстоянии от продукта. В это время тепло, выделяемое чипом, может быть передано в подходящее место для отвода тепла с помощью тепловой трубки.
Использование радиатора VC относительно просто, потому что испарительная камера не может гибко изгибаться, как тепловая трубка. Однако, когда тепло чипа очень сконцентрировано, преимущества VC могут быть отражены. Это связано с тем, что камера испарения похожа на «сплющенную» тепловую трубку, которая может очень плавно распределять тепло равномерно по всей поверхности пластины. В конструкции подложки, инкрустированной тепловыми трубками, те «слепые зоны», не покрытые тепловыми трубками, по-прежнему будут иметь большое диффузионное тепловое сопротивление.
Когда тепло чипа очень сконцентрировано, эти слепые зоны иногда приводят к очень очевидной разнице температур. В это время, если используется испарительная камера, эти слепые зоны будут устранены, вся подложка радиатора будет полностью покрыта, а тепловое сопротивление диффузии будет ослаблено более эффективно, чтобы улучшить эффективность рассеивания тепла. радиатор.
Тепловая трубка и ВК являются высокотехнологичными материалами в компонентах отвода тепла. Проектирование и выбор тепловых трубок и VC также требует более глубоких знаний теплового проектирования, которые необходимо тщательно учитывать в сочетании с требованиями и сценариями применения. Когда выбор типа не подходит, тепловая трубка и ВК могут не только усилить теплообмен, но и создать большое тепловое сопротивление, что приведет к отказу теплового решения.
